Trunnion balli klapan turli xil Class150 ~ Class2500 ommaviy axborot vositalarini kesish yoki ulash uchun ishlatiladi. Turli materiallardan tayyorlangan klapanlar suv, bug ', neft, suyultirilgan gaz, tabiiy gaz, ko'mir gazi, nitrat kislota, oksidlovchi, karbamid va boshqalar kabi turli xil muhitlarga mos keladi. Haydash rejimlari qo'lda ishlash va elektr bilan ishlashni o'z ichiga oladi. Ulanish uchlari gardish yoki payvand payvandlash bo'lishi mumkin.

Strukturaviy Xususiyatlar

1. Ikki tomonlama blok va qon ketish (DBB)

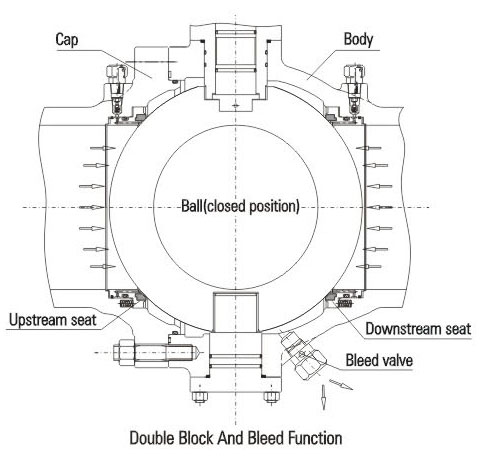

Vana yopilganda va o'rta bo'shliq tushirish valfi orqali bo'shatilganda, yuqori va quyi oqim o'rindiqlari er-xotin blok funktsiyasini amalga oshirish uchun kirish va chiqishdagi suyuqlikni mustaqil ravishda blokirovka qiladi. Bo'shatish moslamasining yana bir funktsiyasi shundan iboratki, sinov paytida biron bir qochqin bo'lsa, valf o'rindig'ini tekshirish mumkin. Bundan tashqari, tana ichidagi cho'kindilarni yuvish va tushirish moslamasi orqali o'rindiqning muhitdagi aralashmalar bilan zararlanishini kamaytirish uchun tushirish mumkin.

2. Past ish momenti
Trunnion quvur liniyasi sharli valfi ish bosimi ostida past momentga erishish uchun trunnion to'p tuzilishini va suzuvchi valf o'rindig'ini qabul qiladi. Ishqalanish koeffitsientini yuqori intensivlik va yuqori noziklik bilan birgalikda eng past darajaga tushirish uchun o'z-o'zidan moylanadigan PTFE va toymasin podshipnikdan foydalanadi.
3. Favqulodda muhrlash qurilmasi

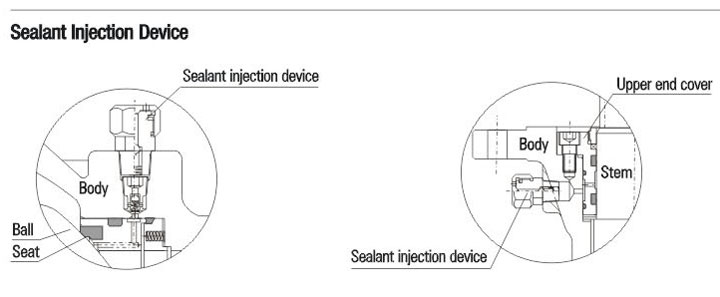

Diametri 6″（DN150） dan katta yoki teng bo'lgan sharli klapanlarning barchasi dastani va o'rindiqda plomba quyish moslamasi bilan ishlab chiqilgan. Baxtsiz hodisa tufayli o'rindiq halqasi yoki dastani O halqasi shikastlanganda, o'rindiq halqasi va dastagida o'rtacha oqishni oldini olish uchun mos keladigan plomba plomba quyish moslamasi tomonidan AOK qilinishi mumkin. Agar kerak bo'lsa, yordamchi muhrlash tizimi tozaligini saqlash uchun o'rindiqni yuvish va moylash uchun ishlatilishi mumkin.

4. Yong'inga chidamli tuzilmani loyihalash

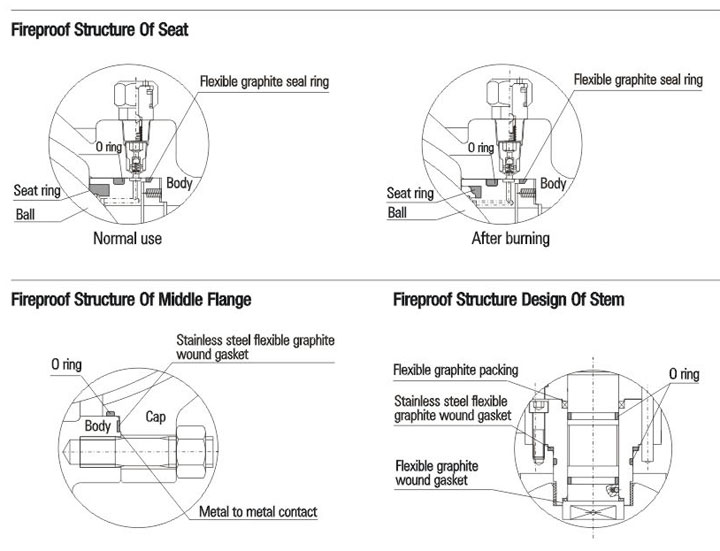

Vanadan foydalanish paytida yong'in sodir bo'lganda, o'rindiq halqasi, stend O halqasi va PTFE, kauchuk yoki boshqa metall bo'lmagan materiallardan tayyorlangan o'rta gardish O halqasi yuqori haroratda parchalanadi yoki buziladi. Muhit bosimi ostida shar valfi o'rindiq ushlagichini tez sur'atda to'p tomon itaradi va metall muhr halqasini to'pga tegizadi va yordamchi metallni metallga yopishtiruvchi tuzilmani hosil qiladi, bu esa valf oqishini samarali boshqarishi mumkin. Trunnion quvur liniyasi sharsimon klapanining yong'inga chidamli tuzilishi API 607, API 6FA, BS 7655 va boshqa standartlar talablariga javob beradi.

5. Antistatik tuzilma
Bilye klapan antistatik tuzilma bilan ta'minlangan va to'p va korpus o'rtasida to'g'ridan-to'g'ri statik kanal hosil qilish yoki to'p va korpus o'rtasida statik kanal hosil qilish uchun statik elektr chiqarish moslamasini qabul qiladi, shunda koptok va o'rindiqning ochilishi va yopilishi paytida ishqalanish natijasida hosil bo'lgan statik elektrni quvur liniyasi orqali chiqarib yuborish, yong'in yoki portlashning oldini olish va xavfsizlik tizimining oldini olish.
6. Ishonchli o'rindiqni muhrlash tuzilishi
O'rindiqning muhrlanishi ikkita suzuvchi o'rindiq ushlagichi orqali amalga oshiriladi. Ular suyuqlikni to'sib qo'yish uchun eksenel ravishda suzishi mumkin, shu jumladan to'pni muhrlash va tanani muhrlash. Vana o'rindig'ining past bosimli muhrlanishi bahorni oldindan siqish orqali amalga oshiriladi. Bundan tashqari, valf o'rindig'ining piston effekti o'rtacha darajada desinde, bu muhitning o'zi bosimi bilan yuqori bosimli muhrlanishni amalga oshiradi. Quyidagi ikki turdagi to'pni muhrlash amalga oshirilishi mumkin.
7. Yagona muhrlash (valfning o'rta bo'shlig'ida avtomatik bosimni kamaytirish)
Odatda, yagona muhrlash strukturasi ishlatiladi, ya'ni faqat yuqori oqimdagi muhrlanish mavjud. Mustaqil kamon yuklangan yuqoriga va quyi oqimga muhrlangan o'rindiqlardan foydalanilganda, valf bo'shlig'i ichidagi ortiqcha bosim bahorning oldindan siqilish ta'sirini engib o'tishi mumkin, bu esa o'rindiqni to'pdan bo'shatish va pastki oqim qismiga avtomatik bosimni kamaytirishni amalga oshirishi mumkin.

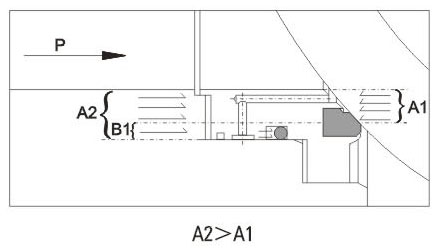

Yuqori tomon: o'rindiq valf bo'ylab eksenel harakatlanayotganda, yuqori oqim qismiga (kirish) ta'sir qiladigan P bosim A1 ga teskari kuch hosil qiladi. A2 A1 dan yuqori bo'lganligi sababli, A2-A1=B1, B1 dagi kuch o'rindiqni to'pga itaradi va yuqori oqim qismining qattiq muhrlanishini amalga oshiradi.

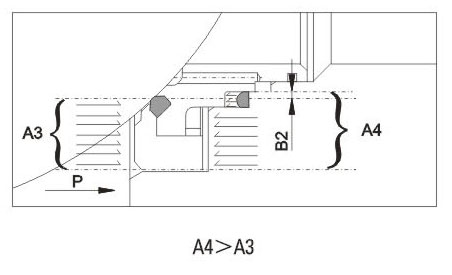

Pastki tomon: Vana bo'shlig'idagi Pb bosimi ortgandan so'ng, A3 ga ta'sir qiladigan kuch A4 ga qaraganda yuqori bo'ladi. A3-A4=B2 bo'lganidek, B2 dagi bosim farqi o'rindiqni to'pdan bo'shatish va klapan bo'shlig'ining quyi oqim qismiga bosimini kamaytirish uchun bahor kuchini engib o'tadi. Shundan so'ng, o'rindiq va to'p yana bahor harakati muhrlanadi.

8. Ikki marta muhrlanish (ikki pistonli)
Ba'zi maxsus xizmat ko'rsatish shartlari va foydalanuvchi talablari uchun to'pdan oldin va keyin trunnion quvur liniyasi sharsimon klapan ikki tomonlama muhrlangan tuzilma bilan ishlab chiqilishi mumkin. Ikki pistonli ta'sirga ega. Oddiy holatda, valf odatda asosiy muhrni qabul qiladi. Birlamchi o'rindiqning muhrlanishi shikastlanganda va oqish paydo bo'lganda. Ikkilamchi o'rindiq muhrlash funktsiyasini bajarishi va muhrlanish ishonchliligini oshirishi mumkin.

O'rindiq birlashtirilgan tuzilmani qabul qiladi. Birlamchi muhr metalldan metallga muhr bo'ladi. Ikkilamchi muhr ftorli kauchuk O rishtasi bo'lib, sharli valfning qabariq darajasidagi muhrlanish darajasiga etib borishini ta'minlaydi. Bosim farqi juda past bo'lsa, muhrlangan o'rindiq birlamchi muhrlanishni amalga oshirish uchun to'pni bahor harakati orqali bosadi. Bosim farqi ko'tarilganda, o'rindiq va korpusning muhrlanish kuchi mos ravishda o'rindiq va to'pni mahkam yopish va yaxshi muhrlanishni ta'minlash uchun ortadi.
Birlamchi muhrlash: Yuqori oqim. Bosim differensialligi pastroq bo'lsa yoki bosim farqi bo'lmasa, suzuvchi o'rindiq kamon ta'siri ostida valf bo'ylab eksenel ravishda harakatlanadi va mahkam yopishish uchun o'rindiqni to'p tomon itaradi. Quvur liniyasi bosimi P oshganda, klapan o'rindig'ining A2 maydoniga ta'sir qiladigan kuch A1 maydoniga ta'sir qiladigan kuchdan yuqori bo'ladi, A2-A1=B1. Shuning uchun, B1 ustidagi kuch o'rindiqni to'pga qarab itaradi va yuqori oqim qismini qattiq muhrlashni amalga oshiradi.

Ikkilamchi muhrlanish: quyi oqim. Bosim differensialligi pastroq bo'lsa yoki bosim farqi bo'lmasa, suzuvchi o'rindiq kamon ta'siri ostida valf bo'ylab eksenel ravishda harakatlanadi va mahkam yopishish uchun o'rindiqni to'p tomon itaradi. Vana bo'shlig'ining bosimi P ortganda, valf o'rindig'ining A4 maydoniga ta'sir qiladigan kuch A3 maydoniga ta'sir qiladigan kuchdan yuqori bo'ladi, A4-A3=B1. Shuning uchun, B1 ustidagi kuch o'rindiqni to'pga qarab itaradi va yuqori oqim qismini qattiq muhrlashni amalga oshiradi.

9. Xavfsizlikni bartaraf etish moslamasi
Bilye klapan ikki pistonli ta'sirga ega bo'lgan ilg'or birlamchi va ikkilamchi muhr bilan ishlab chiqilganligi sababli va o'rta bo'shliq avtomatik bosimni kamaytirishni amalga oshira olmaganligi sababli, muhitning termal kengayishi tufayli yuzaga kelishi mumkin bo'lgan vana bo'shlig'i ichidagi ortiqcha bosimning shikastlanish xavfini oldini olish uchun xavfsizlikni kamaytirish valfi tanaga o'rnatilishi kerak. Xavfsizlik valfining ulanishi odatda NPT1/2 dir. Yana bir e'tiborga olish kerak bo'lgan jihat shundaki, xavfsizlik relyef klapanining muhiti to'g'ridan-to'g'ri atmosferaga chiqariladi. Atmosferaga to'g'ridan-to'g'ri tushirishga yo'l qo'yilmagan taqdirda, yuqori oqim tomon avtomatik bosim o'tkazuvchi maxsus tuzilmaga ega sharli valfdan foydalanishni taklif qilamiz. Tafsilotlar uchun quyidagiga qarang. Iltimos, agar sizga xavfsizlik valfi kerak bo'lmasa yoki yuqori oqimga qarab avtomatik bosim o'tkazuvchi maxsus tuzilmali sharli valfdan foydalanmoqchi bo'lsangiz, buni tartibda ko'rsating.

10. Yuqori oqim tomon avtomatik bosimni kamaytirishning alohida tuzilishi

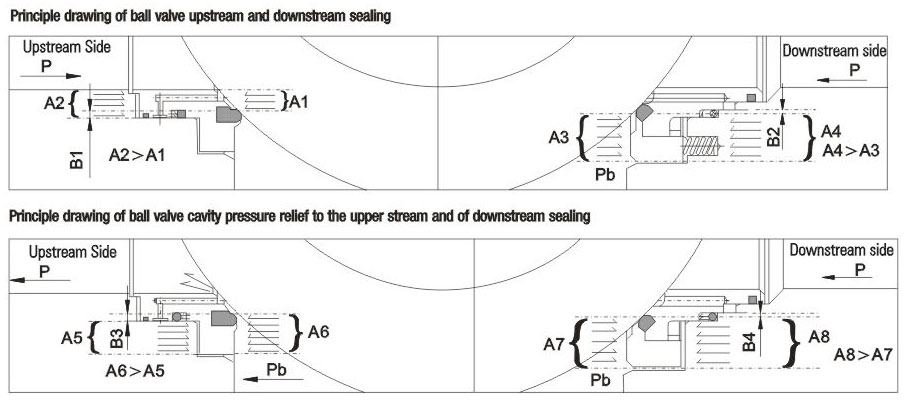

Bilye klapan ikki pistonli ta'sirga ega bo'lgan ilg'or birlamchi va ikkilamchi sızdırmazlık bilan ishlab chiqilganligi sababli va o'rta bo'shliq avtomatik bosimni kamaytirishni amalga oshira olmaganligi sababli, maxsus tuzilishga ega sharli valf avtomatik bosimni pasaytirish talabini qondirish va atrof-muhitning ifloslanishini ta'minlash uchun tavsiya etiladi. Strukturada yuqori oqim birlamchi muhrlanishni qabul qiladi va pastki oqim birlamchi va ikkilamchi muhrni qabul qiladi. Bilye klapan yopilganda, vana bo'shlig'idagi bosim bosimning yuqori oqimiga avtomatik ravishda tushishini amalga oshirishi mumkin, bu esa bo'shliq bosimidan kelib chiqadigan xavfni oldini oladi. Birlamchi o'rindiq shikastlanganda va oqib chiqsa, ikkilamchi o'rindiq ham muhrlash funktsiyasini bajarishi mumkin. Biroq, shar valfining oqim yo'nalishiga alohida e'tibor berilishi kerak. O'rnatish vaqtida yuqori va quyi oqim yo'nalishlariga e'tibor bering. Maxsus tuzilishga ega valfni muhrlash printsipi uchun quyidagi chizmalarga qarang.

11. Portlashni isbotlovchi stend
Poyasi zarbaga chidamli tuzilmani o'rnatadi. Poyaning pastki qismidagi oyoq izi bilan ishlab chiqilgan bo'lib, yuqori uchi qopqoq va vintning joylashishi bilan, vana bo'shlig'ida g'ayritabiiy bosim bo'lsa ham, novda vosita tomonidan puflanmaydi.

12. Korroziyaga chidamlilik va sulfid kuchlanishiga qarshilik
Tana devorining qalinligi uchun ma'lum korroziyaga ruxsat beriladi. Karbonli po'latdan yasalgan po'lat, mahkamlangan mil, shar, o'rindiq va o'rindiq halqasi ASTM B733 va B656 ga muvofiq kimyoviy nikel qoplamasiga duchor bo'ladi. Bundan tashqari, foydalanuvchilar tanlash uchun turli xil korroziyaga chidamli materiallar mavjud.
Mijozlarning talablariga ko'ra, valf materiallari NACE MR 0175/ISO 15156 yoki NACE MR 0103 bo'yicha tanlanishi mumkin va ishlab chiqarish jarayonida qat'iy sifat nazorati va sifat nazorati o'tkazilishi kerak, shunda standartlar talablariga to'liq javob beradi va oltingugurtlash muhitida xizmat ko'rsatish shartlariga javob beradi.
13. Kengaytma novdasi

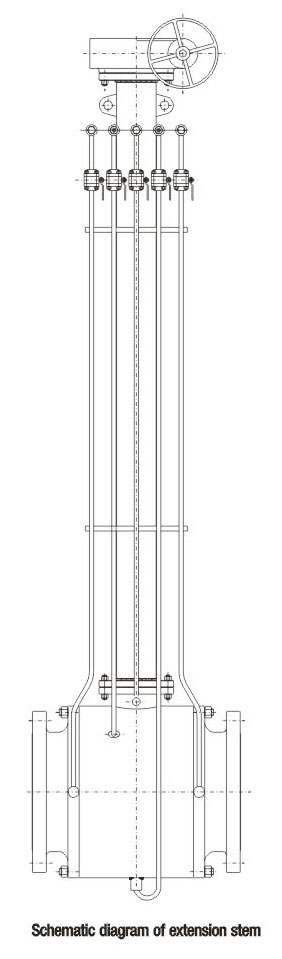

O'rnatilgan klapanlarga kelsak, agar erga ishlov berish kerak bo'lsa, uzatma novdasi berilishi mumkin. Kengaytma novdasi stend, plomba qarshi klapan va drenaj klapanidan iborat bo'lib, ularni ishlatish qulayligi uchun yuqoriga cho'zilishi mumkin. Buyurtmalarni joylashtirishda foydalanuvchilar kengaytma novdasi talablari va uzunligini ko'rsatishlari kerak.
Elektr, pnevmatik va pnevmatik-gidravlik operatsiyalar orqali boshqariladigan sharli klapanlar uchun uzatma novda uzunligi quvur liniyasining o'rtasidan yuqori gardishgacha bo'lishi kerak.
